モーメント | |||||||||||||||

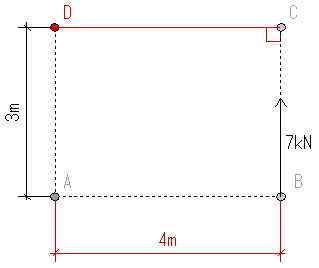

![]() 1)任意の点におけるモーメントを求める事ができる ・回転を表す力 ・シーソーや「てこ」の原理と同じ ・重い、距離が遠いと強い(値が大きい) ・モーメント=力×距離 ・距離は作用線(力の走っている線)と対象となる点の最短距離 ・最短距離⇒対象となる点から作用線まで垂線(直角)を下ろした距離 ・時計回りが正(プラス)、反時計回りが負(マイナス) ・複数の力がある場合には全ての合計が対象点へのモーメント ・モーメント分からないと構造力学解けません・・・ 1 作用線を図示 2 モーメントを求めたい点から作用線に垂線を下ろす 3 回転の正負を確認 4 モーメント=力×距離

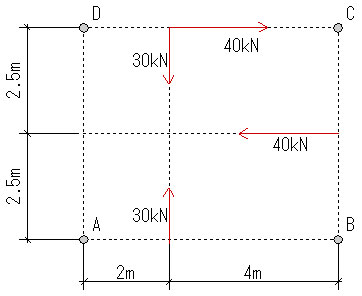

【演習問題】 モーメント(2) |
|||||||||||||||
